    补偿导线规格型号说明

    2013-12-30 10:42:44  来源:

    1简介

    本产品适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接,以提高测温精度。
    补偿导线分为延长性与补偿型。

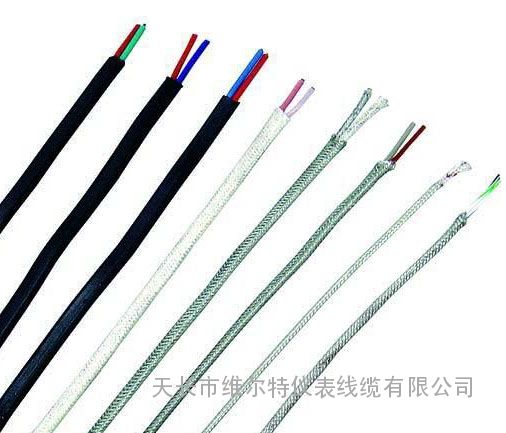

    补偿导线

    补偿导线按热电特性的允差不同分为精密级(符号S)和普通级(符号无)。
    热电偶补偿导线产品使用特性:补偿导线可以在-60~260℃环境下工作,是十分理想的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
    产品标准: 热电偶补偿导线:GB/T4989-94[1]
    热电偶补偿电缆:Q/ 3 20831 SQL07-96 使用特性: 使用温度:耐热级:-65~+200℃及-65~+260℃两种;
    普通级:-40~+70℃及-40~+105℃两种;
    *小弯曲半径:补偿导线:不小于导线外8倍;
    补偿电缆:有铠装时不小于电缆外径的12倍,无铠装时不小于电缆外径6倍

    2型号名称

    补偿电缆
    型 号 名 称
    KX-FF 氟塑料绝缘氟塑料护套普通级K分度热电偶用补偿电缆
    KX-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通级K分度热电偶用补偿电缆
    KX-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通级K分度热电偶用补偿电缆
    KX-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通级K分度热电偶用补偿电缆
    KXS-FF 氟塑料绝缘氟塑料护套精密级K分度热电偶用补偿电缆
    KXS-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽精密级K分度热电偶用补偿电缆
    KXS-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽精密级K分度热电偶用补偿电缆
    KXS-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽精密级K分度热电偶用补偿电缆
    KX-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆
    KX-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆
    KX-FFP3 氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆
    KXS-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆
    KXS-FFP3 氟塑料绝缘及护套铝/塑复合带总屏蔽精密级K分度热电偶用补偿电缆
    KXS-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆
    注:
    1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX,只需改写型号的*项,如EX-FF EX-FPF等。
    2、对于铜带屏蔽的电缆只需将型号中的P3改写成P2即可,如KX-FP2F即是氟塑料绝缘铜带绕包分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆。
    3、还有一些特制的聚四氟乙烯薄膜与玻璃丝复合绝缘及护套的高温补偿电缆,如:KXHF4

    3技术指标

    指标内容

    型号
    热电偶 分度号
    配用 热电偶
    补偿导线合金丝
    绝缘层着色

    正极
    负极
    正极
    负极

    BC
    B
    铂铑30-铂铑6
    SC
    S
    铂铑10-铂
    SPC(铜)
    SNC(铜镍0.6)
    绿
    RC
    R
    铂铑13-铂
    RPC(铜)
    RNC(铜镍0.6)
    绿
    KCA
    K
    镍铬-镍硅
    KPCA(铁)
    KNCA((铜镍22)
    KCB
    KPCB(铜)
    KNCB(铜镍40)

    KX
    KPX(镍铬10)
    KNX(镍硅3)

    NC
    N
    镍铬硅-镍硅
    NPC(铁)
    NNC(铜镍18)
    NX
    NPX(镍铬14硅)
    NNX(镍硅4)

    EX
    E
    镍硅-铜镍
    EPX(镍铬10)
    ENX(铜镍45)
    JX
    J
    铁-铜镍
    JPX(铁)
    JNX(铜镍45)
    TX
    T
    铜-铜镍
    TPX(铜)
    TNX(铜镍45)
    WC3/25
    WRe3-WRe25
    钨铼3-钨铼25
    WPC3/25
    WNC3/25
    WC5/26
    WRe5-WRe26
    钨铼5-钨铼26
